球--盘接触光弹流润滑实验台，是经典的点接触高副润滑油膜研究设备。球盘接触副的运动形式有纯滚动、纯滑动、自旋和往复等方式.适用于润滑油、润滑脂、水溶液和生物润滑剂等作为介质的润滑特性研究。结合最新的双色光强调制方法和自身稳定的结构，可以测量从几纳米到十几微米的油膜厚度, 精度达0.6nm。

一、实验台结构及操作说明

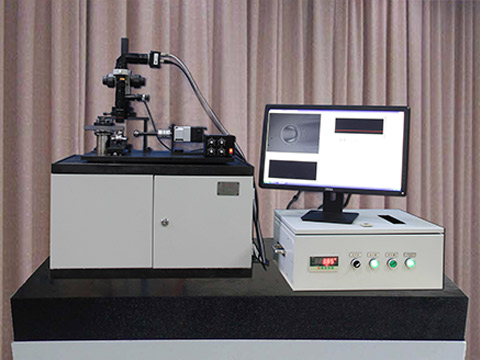

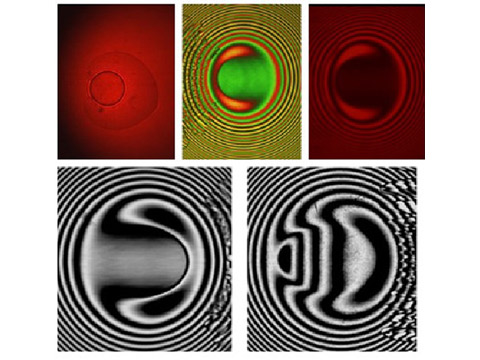

光弹流润滑实验台主要包括主体支架、驱动系统、加载系统、控制系统以及图像采集系统。实验时，通过加载系统加载，驱动系统驱动玻璃盘或者钢球运动，通过图像采集系统采集干涉图像，最后通过图像处理软件进行膜厚测量。润滑油膜测量的前提就是得到优质的光干涉图像，优质图像的采集得益于良好的实验台结构和光学测量方法。之后利用干涉图像重构出润滑油膜形状，进而直接反映出润滑的相关特性。

二、实验台特点

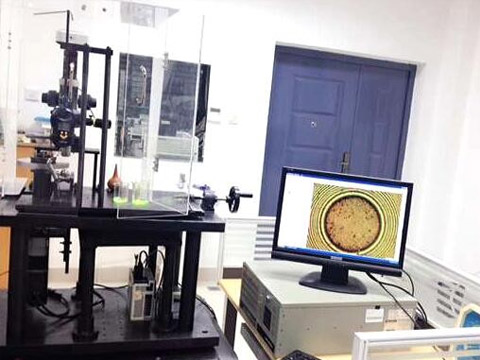

实验室自制的光弹流实验台，结构稳定，图像质量高，主要用于：

点接触等高副的润滑膜厚测量；

对润滑接触区及油池的分布进行分析；

对冲击载荷下润滑特性进行分析；

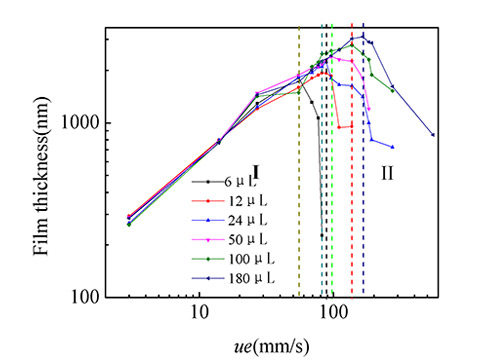

对乏油条件下润滑油膜的分析。

三、实验台技术指标

电机转速：0-3000r/min

加载范围：0-300N

图像采集帧率：0-300fpm

膜厚分辨率：0.6nm

加载精度：0.0001Kg

玻璃盘：一面镀Cr膜，Ra=4nm

试验用钢球精度：G5等级，25.4mm，Ra=11nm
