光弹流润滑实验台主要包括主体支架、驱动系统、加载系统、控制系统以及图像采集系统。实验时，通过加载系统加载，驱动系统驱动玻璃盘或者钢球运动，通过图像采集系统采集干涉图像，最后通过图像处理软件进行膜厚测量。润滑油膜测量的前提就是得到优质的光干涉图像，优质图像的采集得益于良好的实验台结构和光学测量方法。之后利用干涉图像重构出润滑油膜形状，进而直接反映出润滑的相关特性。

一、实验台结构及操作说明

       光弹流润滑实验台主要包括主体支架、驱动系统、加载系统、控制系统以及图像采集系统。实验时，通过加载系统加载，驱动系统驱动玻璃盘或者钢球运动，通过图像采集系统采集干涉图像，最后通过图像处理软件进行膜厚测量。润滑油膜测量的前提就是得到优质的光干涉图像，优质图像的采集得益于良好的实验台结构和光学测量方法。之后利用干涉图像重构出润滑油膜形状，进而直接反映出润滑的相关特性。

二、实验台特点

       实验室自制的光弹流实验台，结构稳定，图像质量高，主要用于：

       点接触等高副的润滑膜厚测量；

       对润滑接触区及油池的分布进行分析；

       对冲击载荷下润滑特性进行分析；

       对乏油条件下润滑油膜的分析。

三、实验台技术指标

       电机转速：0-3000 r/min

       加载范围：0-300 N

       图像采集帧率：0-300 fpm

       膜厚分辨率：0.6 nm

       加载精度：0.0001 Kg

       玻璃盘：一面镀Cr膜，Ra=4 nm

       试验用钢球精度：G5等级，25.4 mm

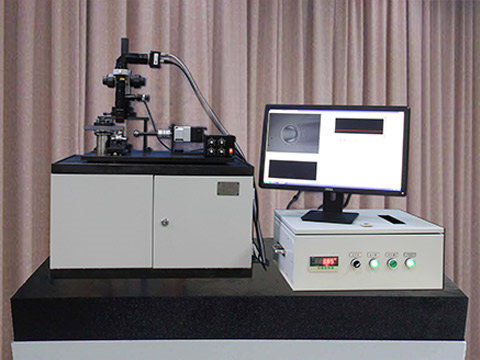

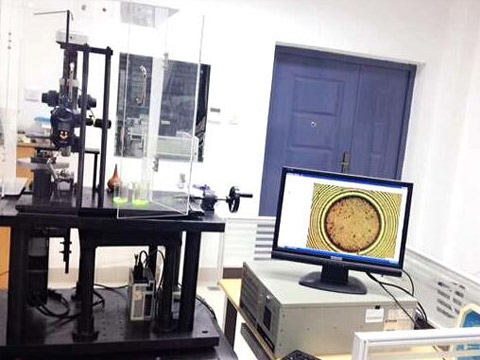

图1 光弹流试验台

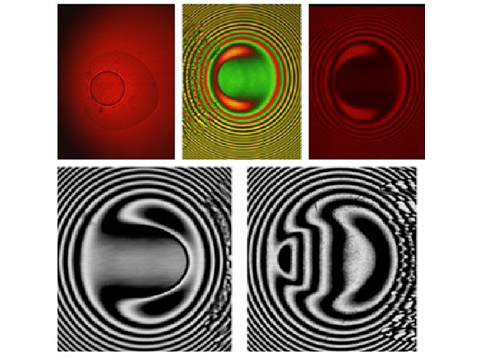

图2 润滑实验干涉图像

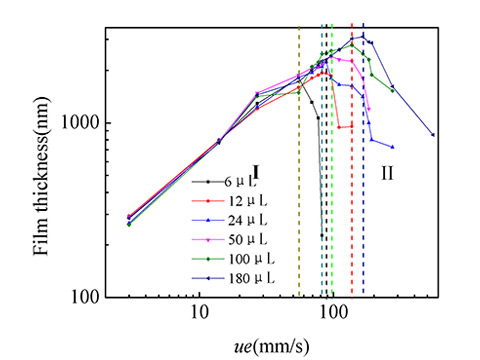

图3 接触区中心膜厚随速度的变化曲线
