表面形貌仪

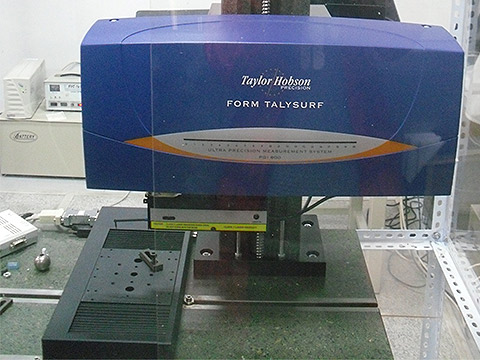

        Form Talysurf PGI 800型粗糙度轮廓仪是一台英国泰勒×霍普森公司生产的专门用于非球面测量的粗糙度轮廓仪。其主要功能如下： (1) 表面粗糙度测量； (2) 轮廓测量，包括半径和角度分析； (3) 形状误差测量，包括直线形状误差(直线度)、圆弧和非球面形状误差测量。

一.Form Talysurf PGI 800型粗糙度轮廓仪结构说明

        Form Talysurf PGI 800型粗糙度轮廓仪有一200mm水平行程的驱动箱，该驱动箱可沿立柱在450mm范围内垂直移动，以适应不同高度工件的测量。驱动箱内带有很高直线度精度的水平基准，以保证测量精度。驱动箱下带有PGI型传感器，该传感器具有大的量程和极高的分辨率。传感器上带有测针。测量时，测针在工件表面接触并水平方向移动，测针的上下摆动量通过传感器传入电箱和计算机，由计算机软件进行分析。结果通过打印机打印。仪器各轴的移动可通过操纵杆或计算机控制。

二.Form Talysurf PGI 800型粗糙度轮廓仪特点介绍

         Form Talysurf PGI 800型粗糙度轮廓仪的特点如下： (1) 世界上目前性能最好的传感器，具有8mm的粗糙度测量范围和0.8nm的分辨率； (2) 水平方向200mm行程； (3) 先进的分析软件； (4) 专利的球标定技术； (5) 极高的水平直线度精度给仪器的测量精度提供了保证。

三.Form Talysurf PGI 840型粗糙度轮廓仪技术指标

1.   扫描箱

(1)        测量长度： 0.1mm-200mm

(2)        驱动： 可使用操纵杆或计算机驱动

(3)        直线度： 0.09μm +0.0037μm/mm * 水平移动长度(mm)

(4)        移动速度： 0.5/1.0/2.5/5.0/10.0mm/s

(5)        测量速度： 0.5 mm/s 或1.0mm/s

(6)        水平方向数据采集间隔： 0.5-30mm测量长度时0.25μm 30-200mm测量长度时1μm

2.   机动立柱

(1)        材料： 环氧花岗岩

(2)        扫描箱移动高度： 450mm(标准)

(3)        驱动： 可使用操纵杆或计算机驱动

(4)        垂直移动速度： 0.3/0.5/1.0/2.0/5.0/10.0mm/s

3.   传感器

(1)        类型： 位相光栅干涉

(2)        测量量程： 4mm (使用60mm长金刚石测杆，同时测量粗糙度和轮廓) 8mm (使用120mm长球形测杆，测量轮廓)

(3)        分辨率 4mm量程时12.8nm

(4)        量程与分辨率之比： 312,000:1

(5)        测量力： 1mN
